Beschreibung
T-Display-S3 Einführung
-

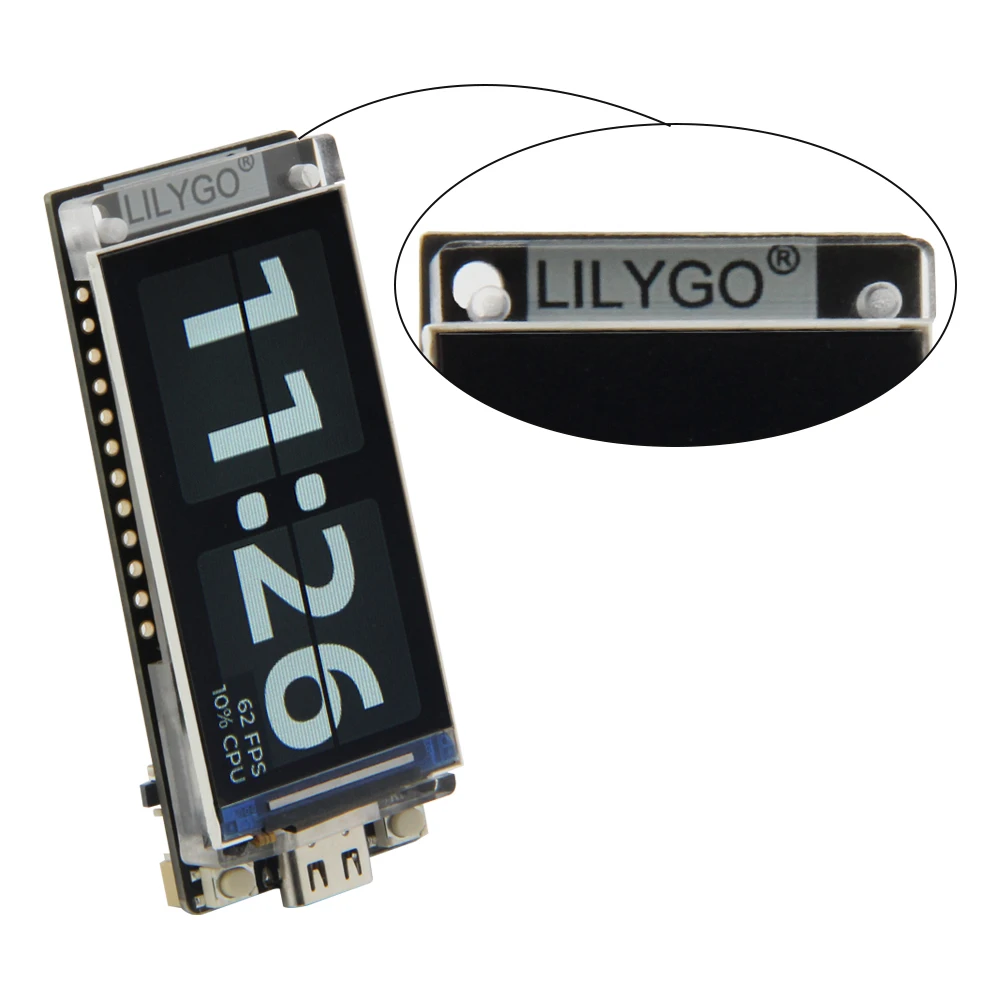

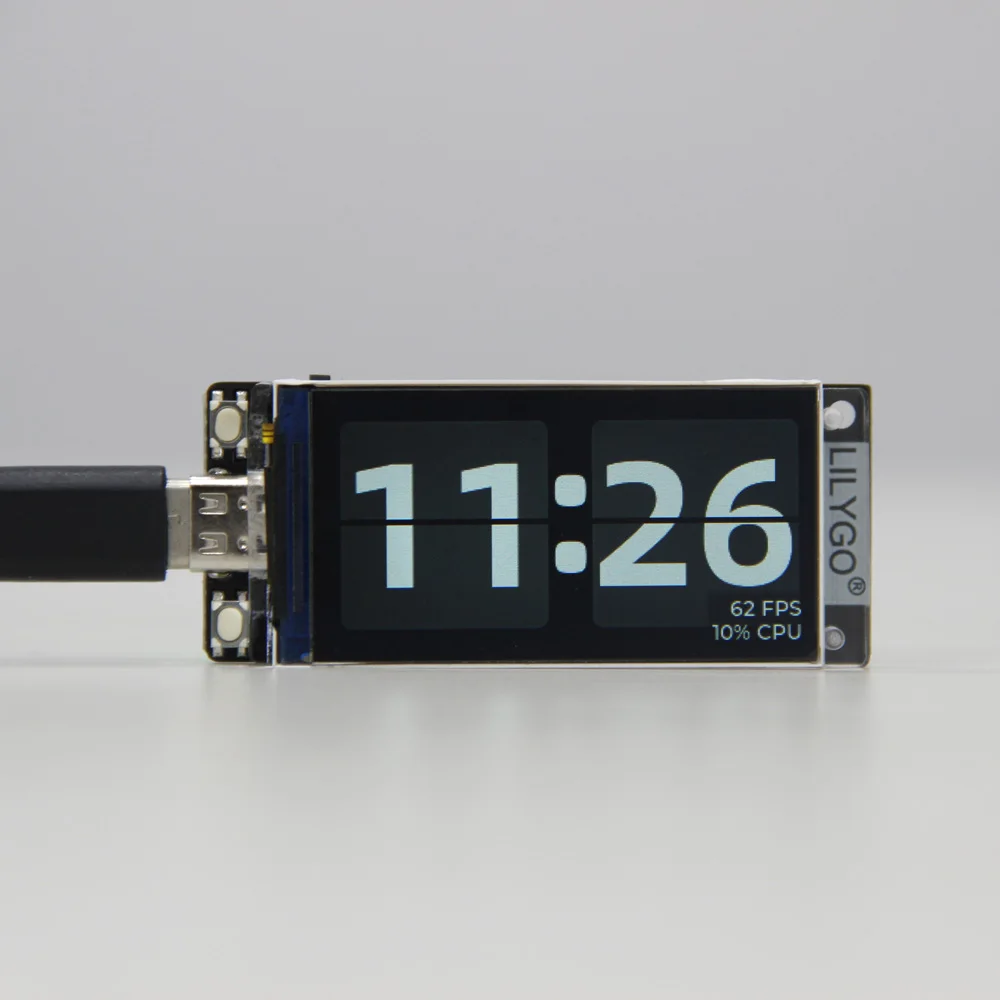

Wir stellen die neueste Ergänzung der T-Display-Serie vor – den T-Display-S3.Ausgestattet mit dem neuesten ESP32-S3 und Bluetooth 5.0 verfügt dieses Modell über einen größeren 1,9-Zoll-Bildschirm und eine Acrylplatte für zusätzliche Stabilität.
-

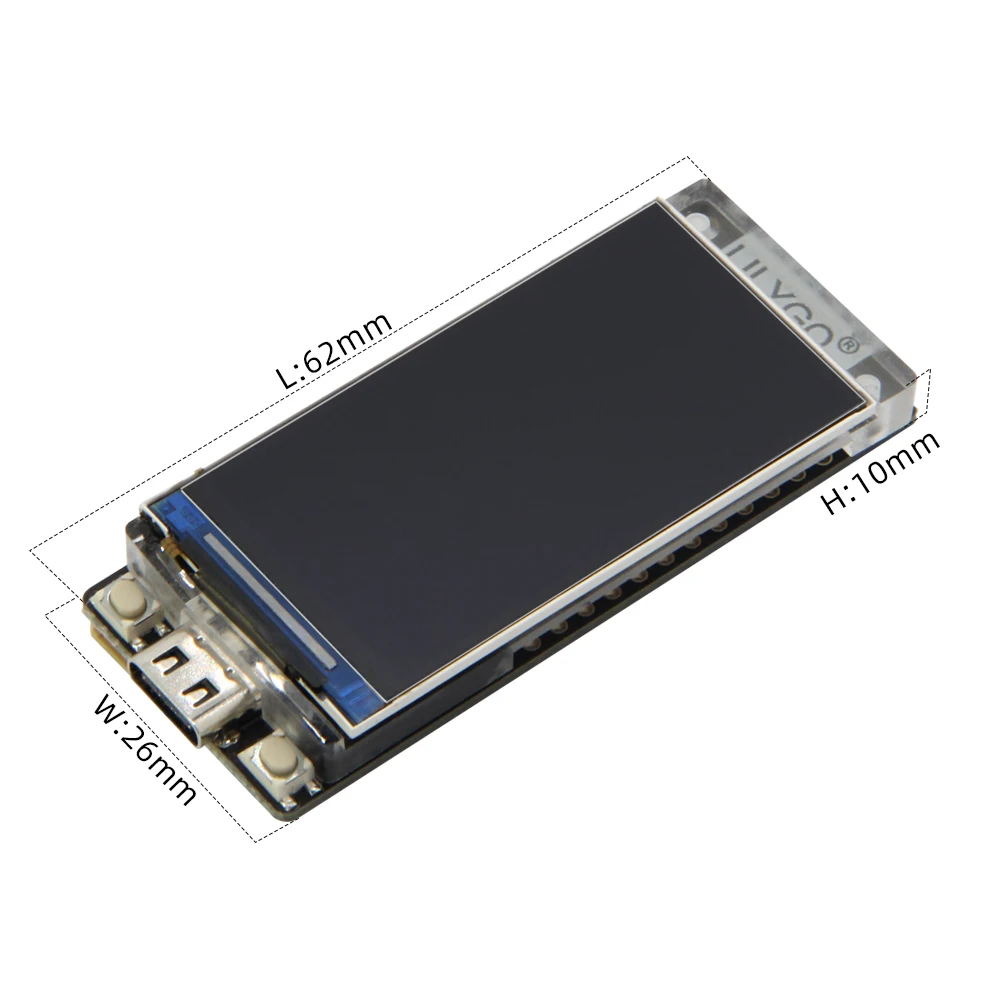

Der T-Display-S3 behält das schlanke und moderne Design der T-Display-Serie bei.

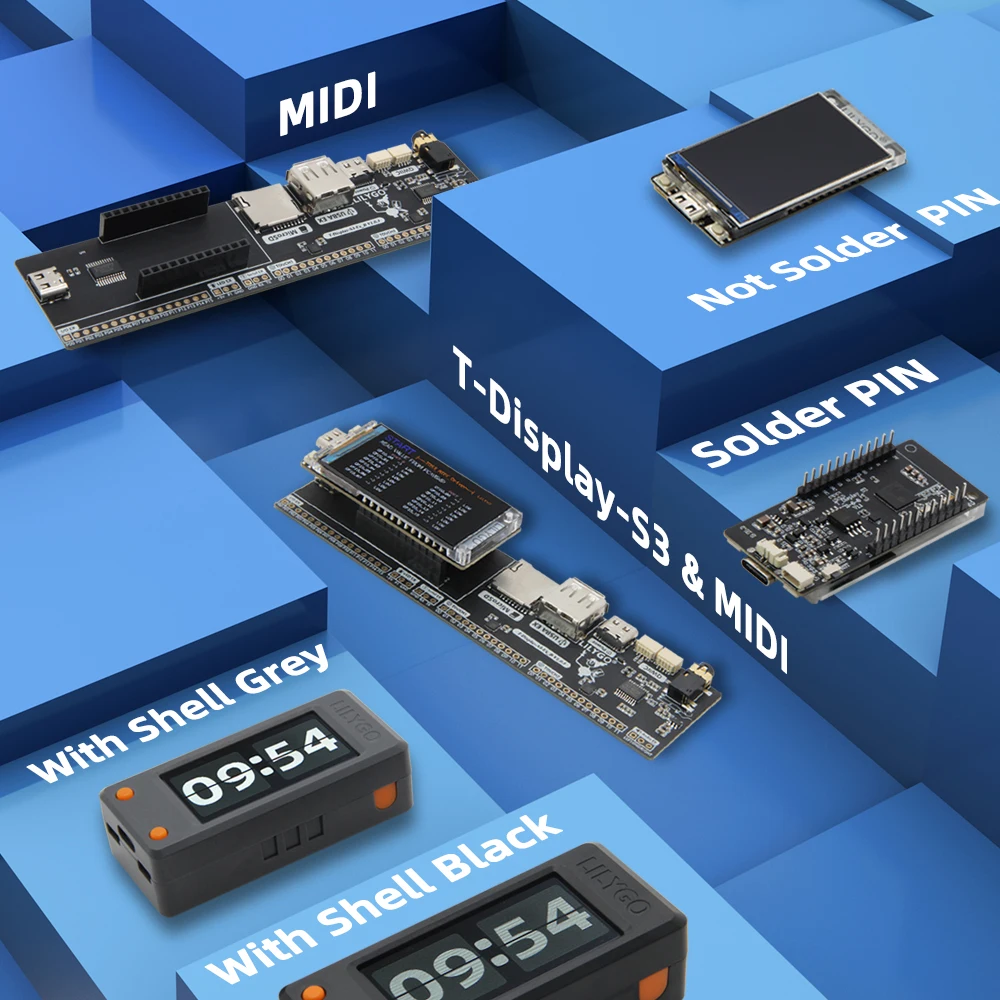

Es gibt MIDI-Erweiterungskarten zur Verwendung mit dem T-Display S3
-
Schließen Sie es an Kopfhörer oder eine Stereoanlage an und spielen Sie den simulierten Ton wieder!
-
Kompatibel mit T-Display S3Grundlegende VersionundTouch-Version.
⚠️[Bitte beachten Sie, dass das Paket nicht das T-Display S3-Gerät enthält, sondern nur das MIDI-Board; Bitte wählen Sie die entsprechende Version des S3 aus, die je nach Bedarf mit dem MIDI-Board verwendet werden kann].
T-Display S3-MIDI
Weitere Informationen
-
„Aus YouTubes“Nützliche Elektronik” Präsentation:
-
„Verteilung von“Schmir Mariage!“
Welche Ingenieure haben mit T-Display-S3 getan?
Zertifizierung
-
“CE” “FCC” “TELEC (MIC)” “UKCA“
Die Platine verwendet USB als JTAG-Upload-Port.Beim Drucken von Informationen zur seriellen Schnittstelle auf USB muss die CDC_ON_BOOT-Konfiguration aktiviert werden.Wenn der Port beim Hochladen des Programms nicht gefunden werden kann oder der USB für andere Funktionen verwendet wurde, erscheint der Port nicht.Bitte wechseln Sie manuell in den Upload-Modus.
-
Halten Sie die BOOT-Taste gedrückt, wenn das Gerät ausgeschaltet ist. Die Taste befindet sich hinter der RST-Taste.
-
Wenn der USB angeschlossen ist, halten Sie zuerst die BOOT-Taste gedrückt, klicken Sie dann auf „Reset“ und lassen Sie dann die BOOT-Taste los
Weitere Anweisungen finden Sie im Diagramm.Prüfen Sie es
|

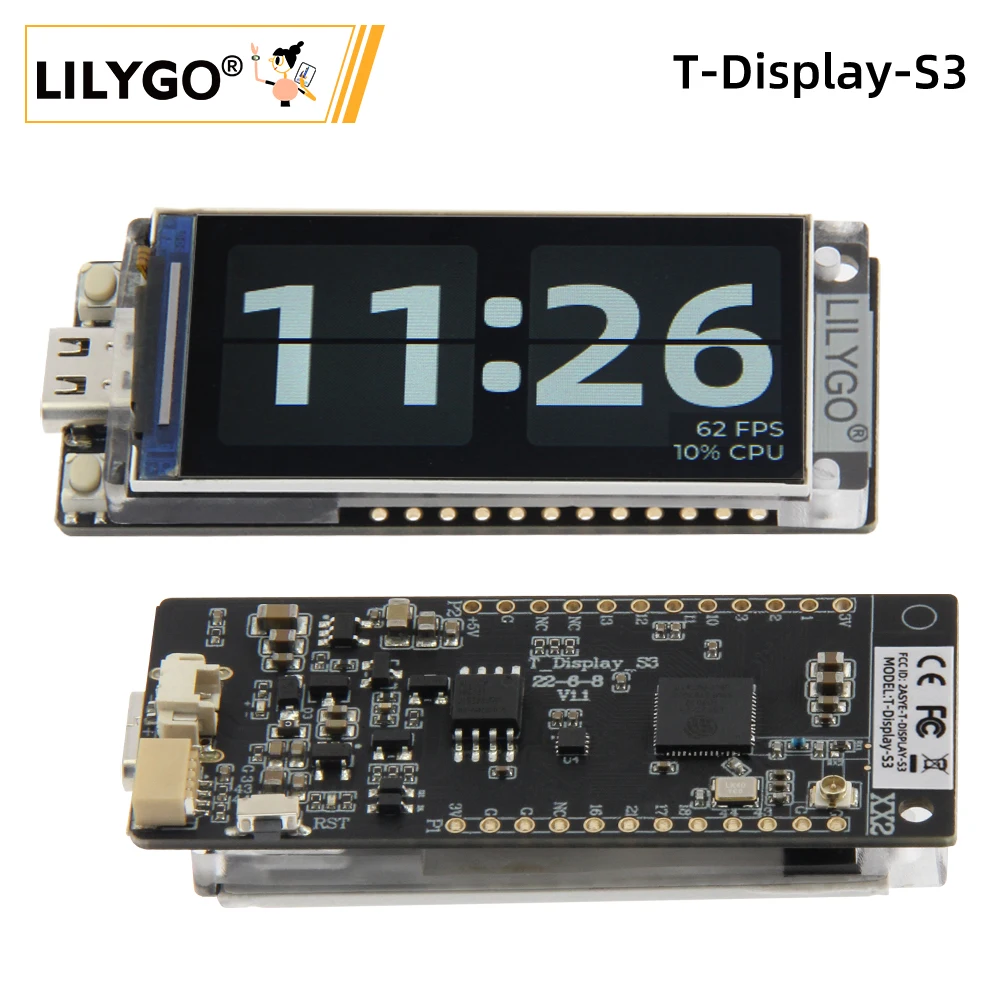

Technische Daten des T-Display-S3 |
|
|
MCU |
ESP32-S3R8Dual-Core-LX7-Mikroprozessor |
|
Blitz |
16 MB |
|
PSRAM |
8 MB |
|
Drahtlose Konnektivität |
WLAN 802.11 |
|
Bluetooth5,0 + BT-Netz |
|
|
Programmierplattform |
Arduino-ide, Micropython |
|
Erkennung der Fledermausspannung |
IO04 |
|
Integrierte Funktionen |
Boot+Reset+IO14-Taste |
|
1,9 Zoll ST7789V IPS TFT LCD |
|||
|
Antriebschip |
ST7789 |
Auflösung |
170(H) x 320(V) |
|
Bildschirmgröße |
„1,9“ Diagonal“ |
Schnittstelle |
8-Bit Parallel |
|
Bildschirmtyp |
TFT IPS LCD |
Pixel pro Zoll (PPI) |
260 |
|
Bildschirmfarbe |
Volle Farbe |
Farbe |
Weiß |
|
|
|||
|
Unterstützt USB/Li-Po-Akku, doppelte Stromversorgung |
|||
|
|
|||
|
T-Display-S3 |
||
|
Kein Lötstift |
Lötstift |

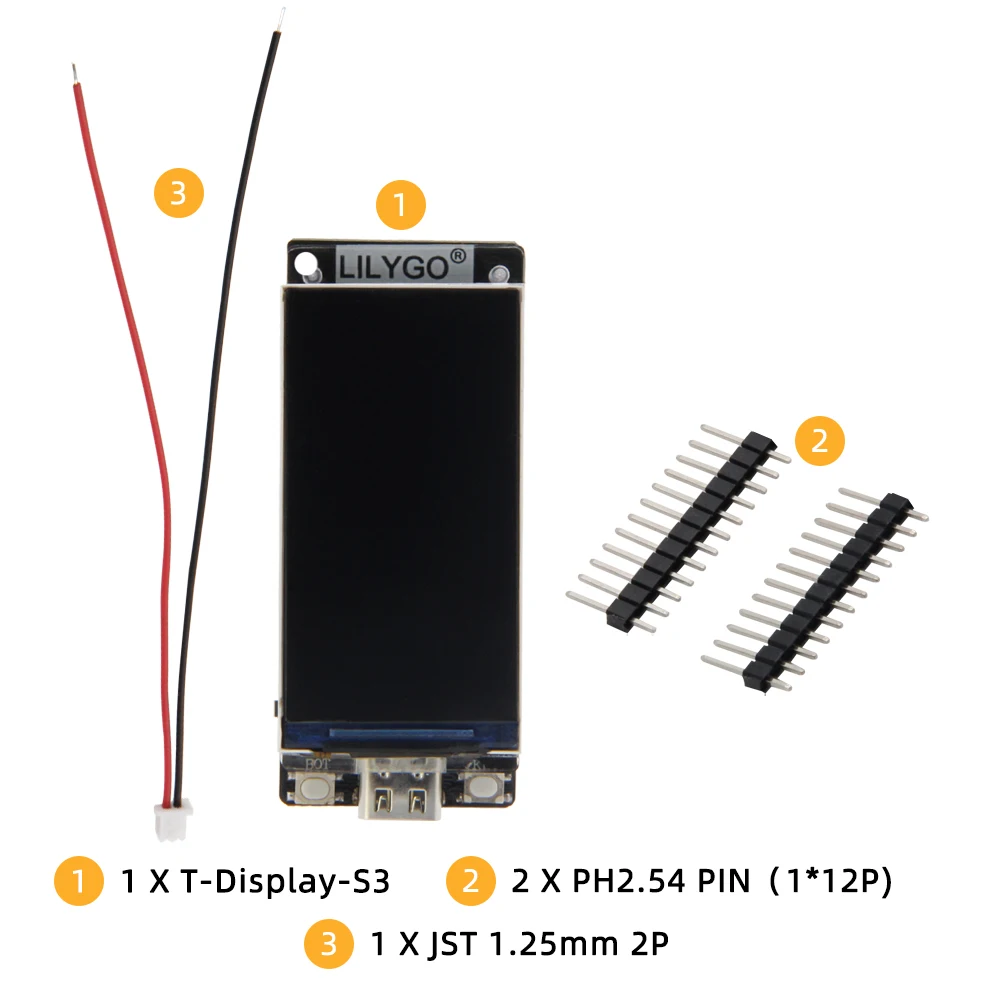

Was ist in der Box? |
|
|
|
1 X T-Display-S3 |
|
2 x 2,54 mm männlicher Stift (1 x 12 P) |
||
|
1 x Stromkabel 1,25 mm 2P |
||
T-Display-S3 mit Schale
|
T-Display-S3 mit Schale |
||
|
Graue Schale |
Schwarze Schale |
Was ist in der Box? |
|
|
|
1 X T-Display-S3 mit Gehäuse |
|
2 x 2,54 mm weiblicher Stift (1 x 12 P). |
||
|
2 x 2,54 mm männlicher Stift (1 x 12 P) |
||
|
1 x Stromkabel 1,25 mm 2P |
||
T-Display-S3-MIDI Shield
|
T-Display-S3 Shield⚠ [Bitte beachten Sie, dass das Paket nicht das T-Display S3-Gerät enthält, sondern nur das MIDI-Board.] |
||
|
Nur MIDI-Schild |
Das T-Display S3 ist nicht im Lieferumfang enthalten |
Was ist in der Box? |
|
|
1 X Schild |
|
|
1 x 2,54 mm männlicher Stift (1 x 16 P). |
||
|
2 x 2,54 mm männlicher Stift (1 x 12 P) |
||
|
3 x 2,54 mm männlicher Stift (1 x 3 P) |
||
|
1 x USB Typ-C auf USB Typ-C |
||
